RC造住宅 EPSボイドスラブ型枠材|施工事例
RC造住宅のEPSボイドスラブ型枠材の施工事例を紹介します。
<施工説明>曲げ応力を負担しないスラブの中立軸廻りを空洞化し,コンクリート量を増やさず,床スラブを軽量且つ厚くして剛性を高め,小梁なしで大スパンを飛ばせる床スラブを構築できるEPS成形品です。
![床 ボイドスラブ型枠材(プレキャスト)](https://dannetsuzai-jp.imgix.net/images/27/752a42be-2cd9-41a7-b32d-190b7ff6731f-1692935211130.jpg?auto=format&fit=max&w=1280&v=1719288145)
ボイドスラブ型枠材
床 ボイドスラブ型枠材(プレキャスト)
![床 ボイドスラブ型枠材(現場打ち)](https://dannetsuzai-jp.imgix.net/images/27/99dfbd8f-413f-45f5-9a6b-b6cc84f349f1-1692935223779.jpg?auto=format&fit=max&w=1280&v=1719288145)
ボイドスラブ型枠材
床 ボイドスラブ型枠材(現場打ち)
![床 ボイドスラブ型枠材(プレキャスト)](https://dannetsuzai-jp.imgix.net/images/27/bdaff86a-1cfd-4d97-8c53-48146c717e62-1692935241499.jpg?auto=format&fit=max&w=1280&v=1719288145)
ボイドスラブ型枠材
床 ボイドスラブ型枠材(プレキャスト)

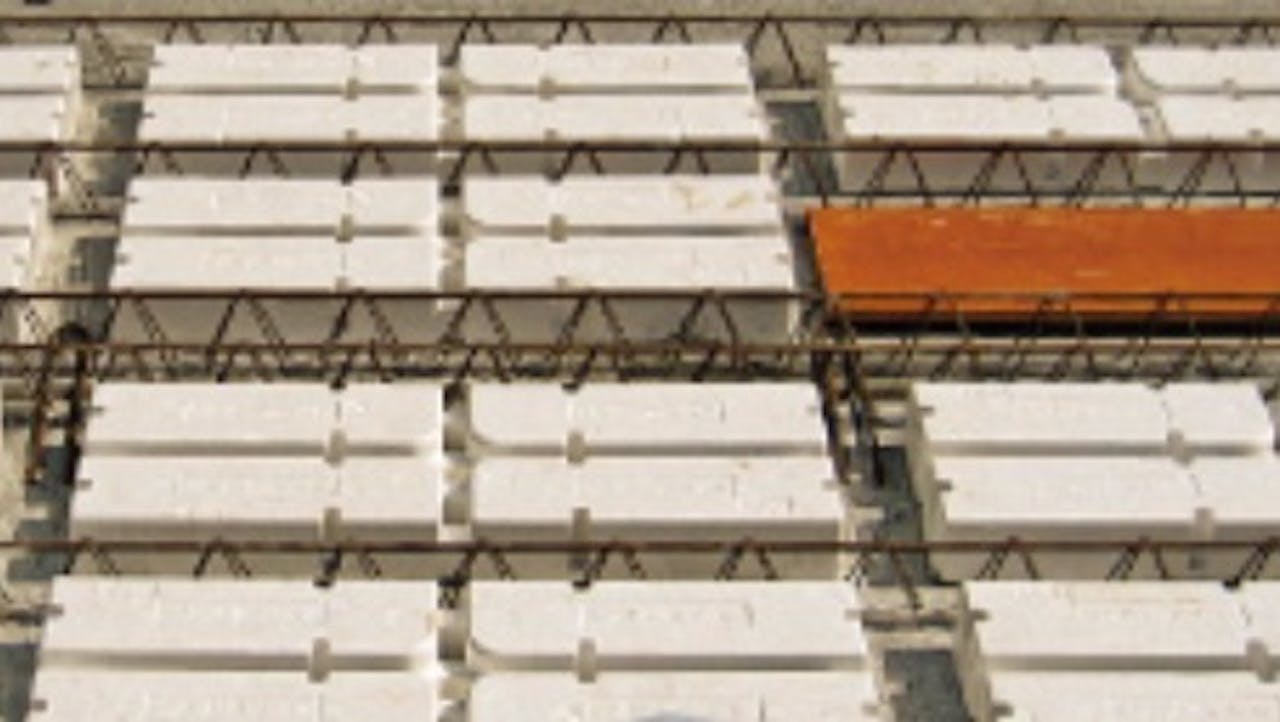

![床 ボイドスラブ型枠材(プレキャスト)](https://dannetsuzai-jp.imgix.net/images/27/bdac8af0-a277-457b-904a-666f7a321c21-1692935509613.jpg?auto=format&fit=max&w=1280&v=1719288145)
ボイドスラブ型枠材
床 ボイドスラブ型枠材(プレキャスト)
![床 ボイドスラブ型枠材(プレキャスト)](https://dannetsuzai-jp.imgix.net/images/27/3acc65aa-f89e-4319-b04a-c66ef26f0525-1692935519673.jpg?auto=format&fit=max&w=1280&v=1719288145)
ボイドスラブ型枠材
床 ボイドスラブ型枠材(プレキャスト)
![床 ボイドスラブ型枠材(プレキャスト)](https://dannetsuzai-jp.imgix.net/images/27/bfcbb662-2f02-4b3a-a671-ea4965b454ce-1692935529457.jpg?auto=format&fit=max&w=1280&v=1719288145)
ボイドスラブ型枠材
床 ボイドスラブ型枠材(プレキャスト)

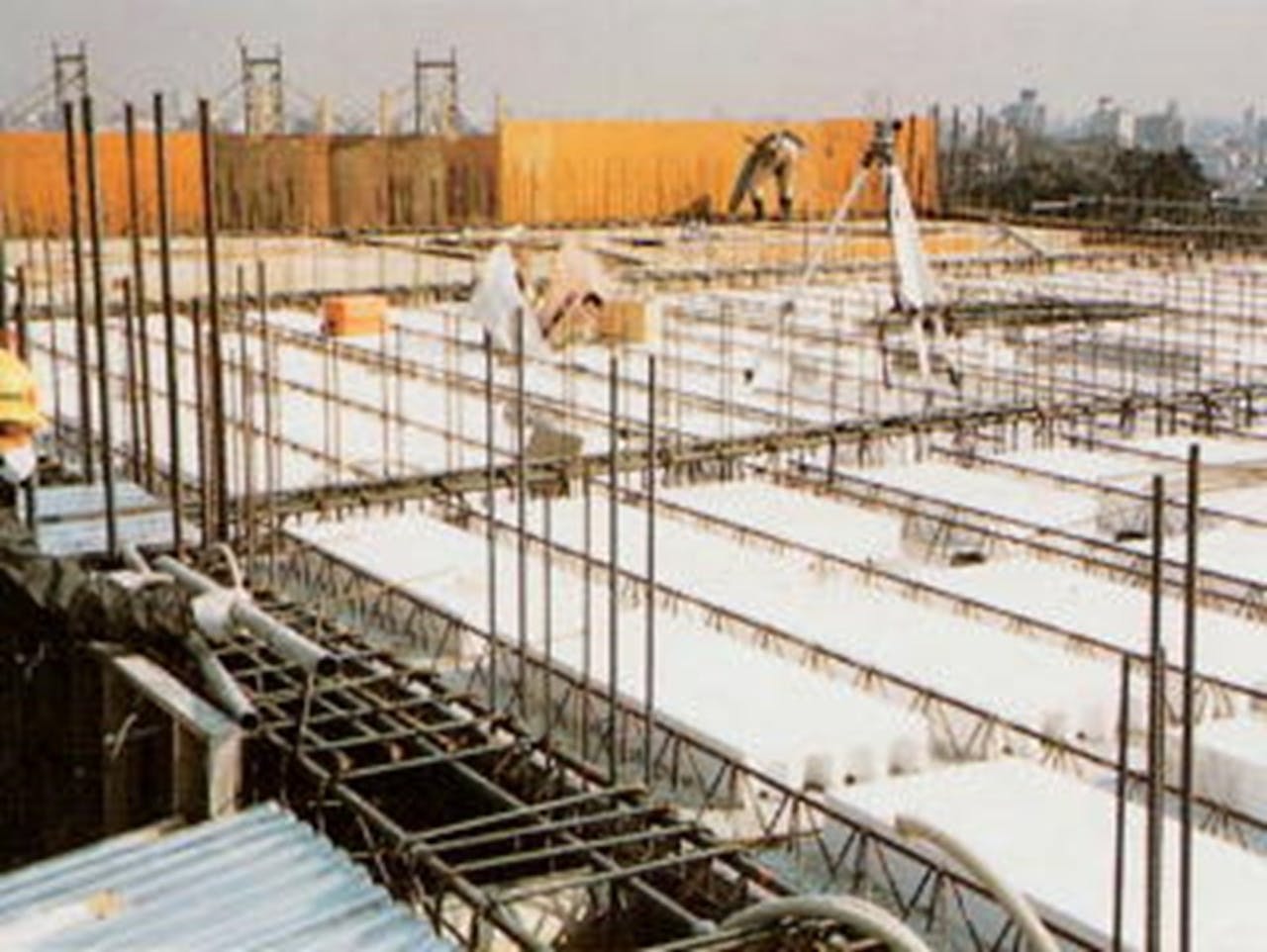

![床 ボイドスラブ型枠材(プレキャスト)](https://dannetsuzai-jp.imgix.net/images/27/b5ff59d8-3d1e-40ef-87b5-47e1890bd46f-1692935539536.jpg?auto=format&fit=max&w=1280&v=1719288145)
ボイドスラブ型枠材
床 ボイドスラブ型枠材(プレキャスト)
![床 ボイドスラブ型枠材(プレキャスト)](https://dannetsuzai-jp.imgix.net/images/27/a91ba0c4-4861-4c54-acd0-4ebf6a3f2267-1692935555899.jpg?auto=format&fit=max&w=1280&v=1719288145)
ボイドスラブ型枠材
床 ボイドスラブ型枠材(プレキャスト)
![ボイドスラブ型枠材](https://dannetsuzai-jp.imgix.net/images/27/2616ce4f-a8f6-42b7-bfac-3b549e1e8a75-1692935759422.jpg?auto=format&fit=max&w=1280&v=1719288145)
ボイドスラブ型枠材
ボイドスラブ型枠材
施工図|EPSボイドスラブ型枠工法
所定の配置で下端筋とトラス筋を打ち込んだハーププレキャストコンクリート板を工場生産し, 現場搬入して配置した後,ボイドスラブ型枠材を敷きこみ,上端鉄筋加工後にコンクリート を打設します。床板が工場施工されているので,現場作業と支保工の軽減ができ,曲げ応力を 負担しないスラブの中立軸廻りを空洞化し,コンクリート量を増やさず,床スラブを軽量且つ 厚くして剛性を高め,小梁なしで大スパンを飛ばせる床スラブを構築できるEPS成形品です。
![施工図](https://dannetsuzai-jp.imgix.net/images/case/27/cc2e0485-497d-4ef9-bd75-377807c87bba-1692936773609.png?auto=format&fit=max&w=1200&v=1719288145)
断熱材.jpではRC造住宅の床ボイドスラブ型枠材もオーダーメイドで制作可能です。
お気軽にお問い合わせください。
