RC造　乾式外断熱　施工事例

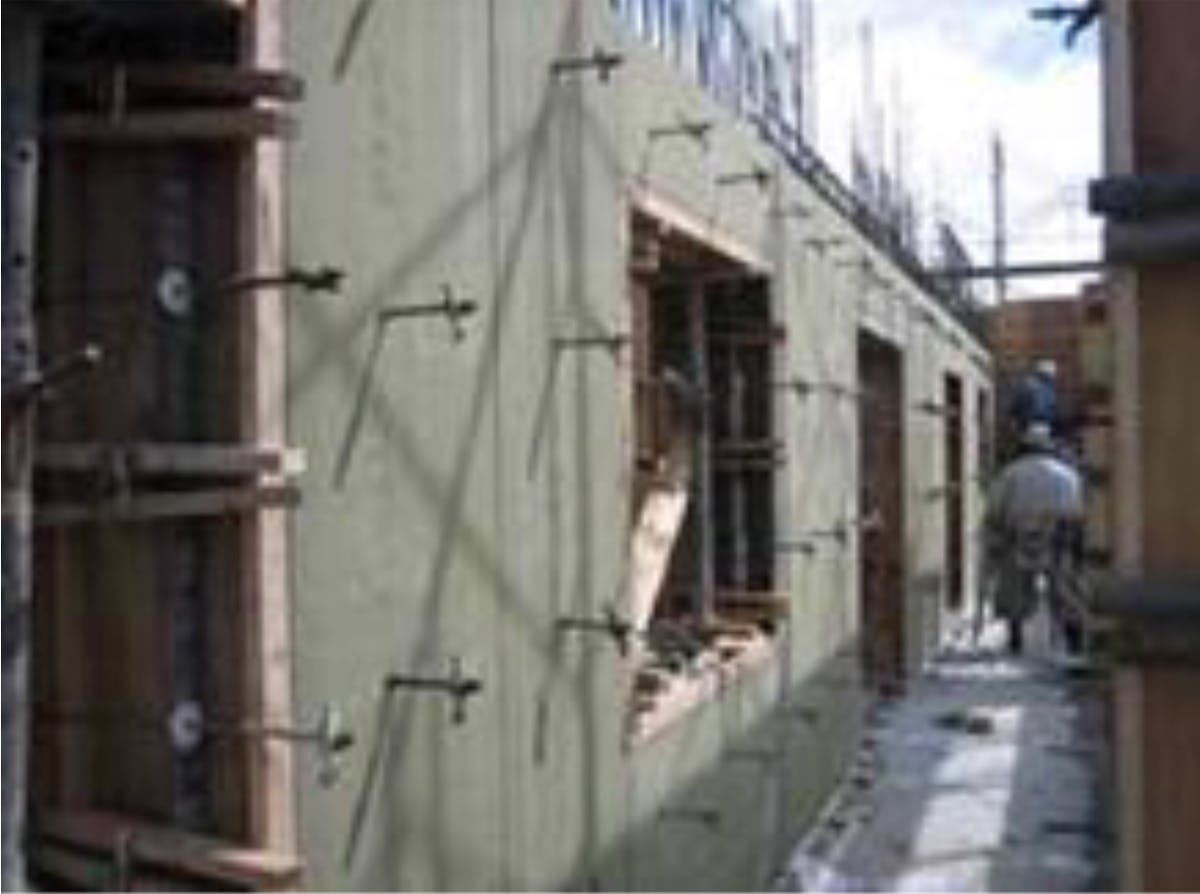

RC造の乾式外断熱の施工事例になります。

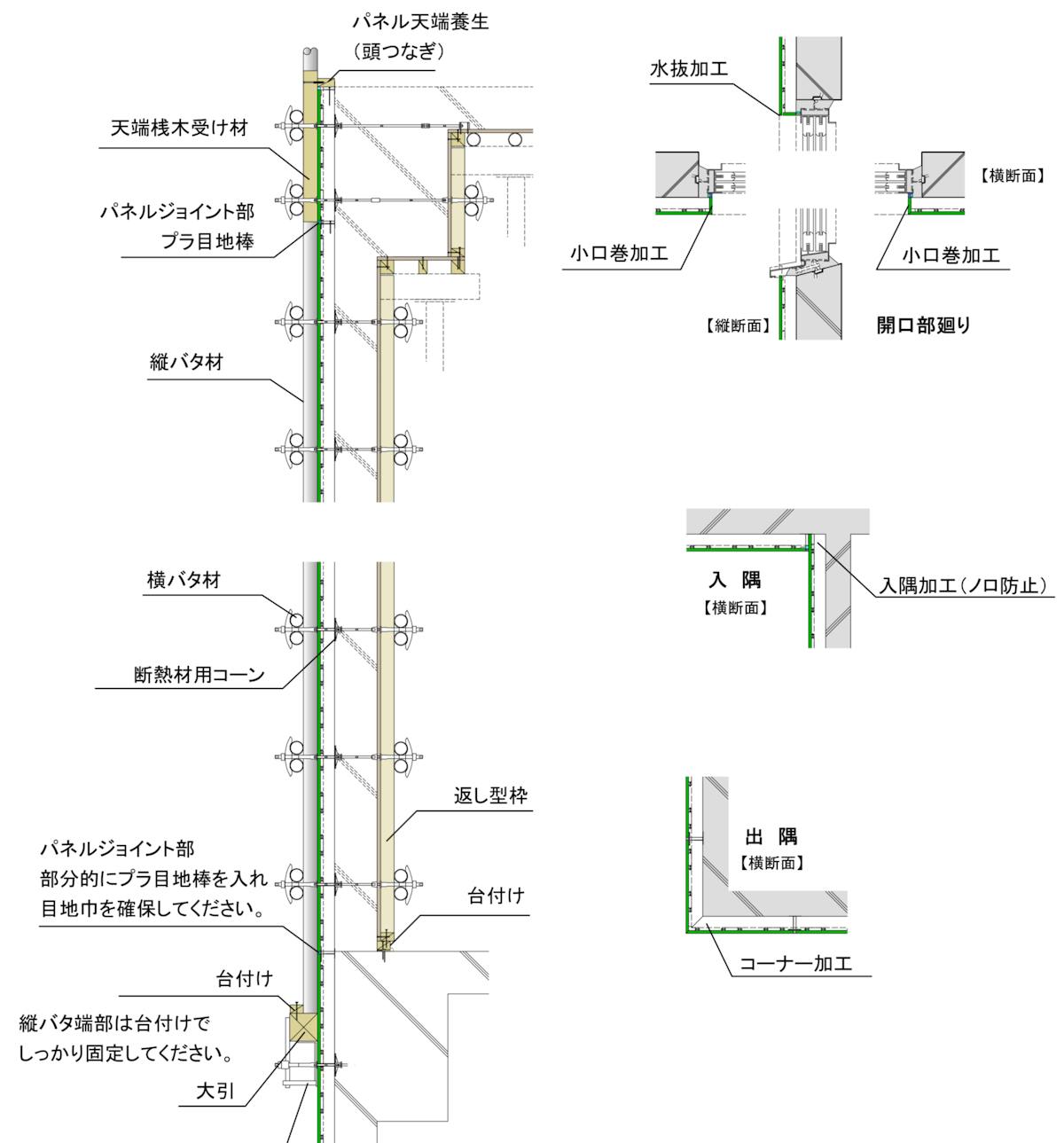

＜施工説明＞
塗材やタイル貼りの下地となる表面材とEPSボード材を貼り合わせた複合板タイプの型枠兼用断熱材です。近年、過酷な屋外用途の外断熱パネルでは表面材の裏面に通気層を設け、放湿性能を格段に向上させた通気層付が主流となってきています。接着剤やアンカーを使用した後張り工法でも施工できるので改修物件にも対応できます。

断熱材の外張り断熱工法には乾式・湿式とがございます。
乾式・湿式に関する情報は下記コラムを参考にしていただければと思います。
⬇︎　⬇︎　⬇︎　⬇︎　⬇︎

補強材付EPS断熱材の外断熱工法

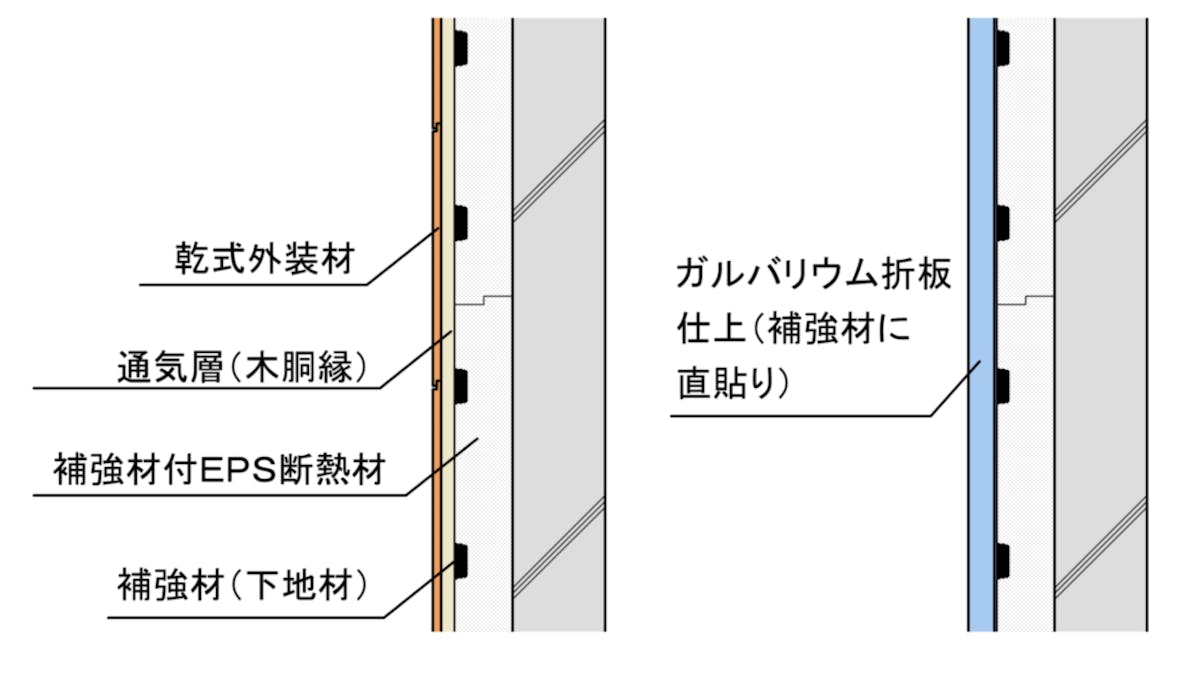

EPSボードに型枠強度を向上させると共に、解体後は外装材の下地材に転用ができるプラスチック・木材・金属等の補強材を組みこんで一体化したEPS型枠兼用断熱材です。接着剤やアンカーを使用した後張り工法 でも施工でき、改修物件にも対応できます。

一般EPSボード材を使用する外断熱工法（下地組タイプ）

各種外断熱工法がありますが、一般のEPSボードをうまく施工すれば在来工法の範囲内でも施工することができます。

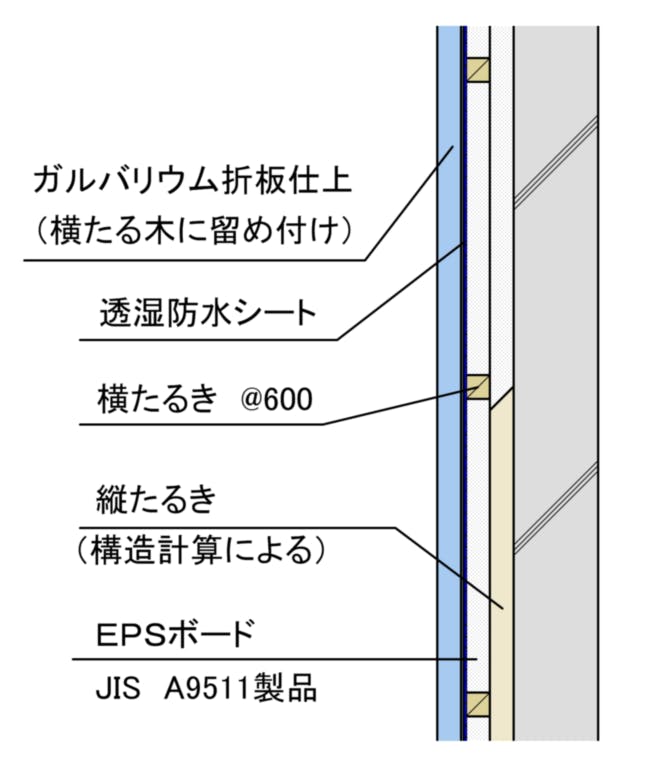

その場合、埋込みアン カーや後施工アンカーを使用して躯体面に木や鋼材で下地材を作り、その間にEPSを充填貼りする方法が一般的です。 躯体表面に水が回る場合を想定し、水落しを考慮して一層目は縦下地二層目は横下地を組み（EPSは二層張り）、透湿防水シートを張った上からガルバリウム折板等で仕上げます。 横使いの乾式サイディング等を使う場合は、更に縦胴縁で通気層を設けてください。
下地の間隔等は構造計算で決めますが、外断熱工法部材の構造計算については日本建築学会「非構造部材の耐震設計施工指針・同解説および耐震設計施工要領」が詳しく、外断熱工法が盛んな北海道では北海道建築技術協会より「外断熱工法構造設計指針及び 計算例」がホームページで公開されています。

一般EPSボード材を使用する外断熱工法（二重壁タイプ）

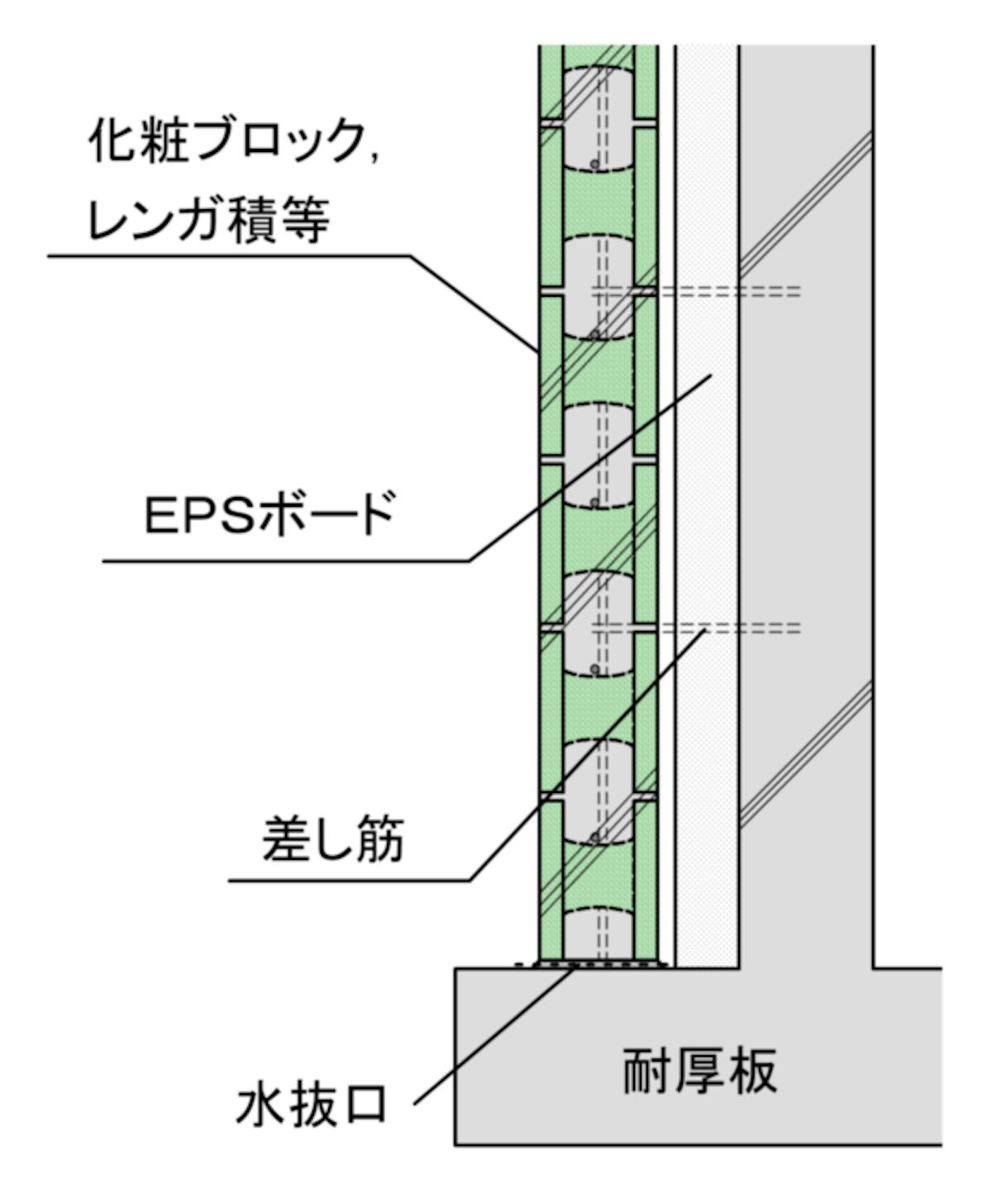

メーソンリー（積石造）外装材を独立壁として設け、躯体との間にEPSボードを同時打込みや後張りで施工する二重壁タイプの外断熱工法です。 断熱部分が外装と分離独立しているのでEPSボードを同時打込みし、仮に大きなたわみや不陸が出ても気にならない利点があります。
積石部分と躯体の緊結は所定の位置に打ち込んだ差筋で行います。
美しいメーソンリーを外装材として見せる意匠とともに外断熱ができ、開口部建具を内付にすれば重厚な壁厚さが強調され、古いヨーロッパ 建築のような全く違った景色の外断熱工法が施工できます。
